BGA返修臺裝BGA時要注意什么?返修臺裝BGA方法介紹

BGA返修臺裝BGA是對球柵陣列式封裝方式的一種返修形式,由于BGA封裝方式對于集成電路封裝要求非常嚴格且I/O引腳數量很多,功耗相比于其它BGA封裝方式要大,這種封裝方式還有一個特點是返修要求高,難度大,返修操作精細化。如果稍不注意很容易會造成BGA返修臺裝BGA失敗。

BGA返修臺裝BGA是模擬SMT回流焊的工作原理對BGA芯片進行封裝返修的,目前來說BGA返修臺裝BGA是一個比較好的操作方法。當然在使用BGA返修臺裝BGA的過程中也是需要注意控制溫度和操作步驟的,否則會造成封裝BGA的過程中失敗。下面小編給大家介紹一下BGA返修臺裝BGA時的注意事項和操作方法。

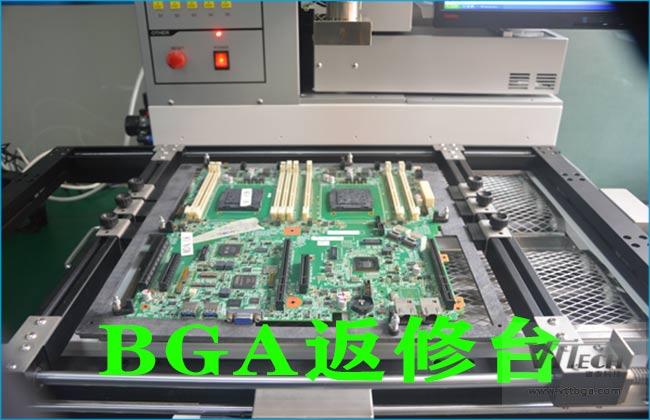

BGA返修臺裝BGA

BGA返修臺裝BGA

BGA返修臺裝BGA時注意事項

1、錫球需儲藏與清潔干爽的環境,不可用手或其他物品接觸它,以防止錫球變形或受油脂污染。未開封的錫球可保存一年。如果錫球過期了的話建議換新的以免影響BGA返修臺裝BGA效果。

2、通過低熔點焊料附著到陶瓷載體上,然后這種器材通過低熔點焊料連接到PCB上,不會發生再流現象。再流焊接峰值溫度:210-225℃,控制好BGA返修臺溫度對成功封裝BGA起著重要意義。

3、BGA返修臺裝BGA錫球時直徑:0.76㎜ 球間距,1.17㎜與CBGA相比,TBGA對環境溫度控制更加嚴格,因芯片受熱時,熱張力集中在四個角,BGA封裝焊接時容易有缺陷。

4、裝BGA時要還需要注意器件邊上的器件和溫度。雖然用熱風槍可以解決一些問題,由于檢測設備太貴,沒有經過檢測的BGA焊接不但不可以保證成功率,還會有安全風險。

5、要控制好熱風槍的溫度,就要做個能保持溫度穩定的鋁平臺,在PCB上的焊盆鍍上錫,調整好PGA的IC,在平臺上加熱,等到錫熔化后,由于表面的張力作用,引腳自動準確對位。在珠江三角洲地區,好多會手工焊BGA的都是用熱風槍的,小廠家一般懶得檢驗,直接通電用,而大廠家一定會檢驗。

6、正常情況下使用BGA返修臺臺會更容易焊貼片,比裝BGA還容易焊。鋼網加熱風槍加錫漿膏通常用來維修手機或做實驗。返修費用太昂貴,大工廠通常用回流焊加X光機檢查。這樣可以保證成功率。

7、如果封裝BGA的返修臺出現電源損壞,為了避免危險,必須要讓廠家指派專業的維修人員上門更換,而且工具在不使用的情況下需要把電源關掉,以免發生不必要的麻煩。

以上為在使用BGA返修臺裝BGA時需要注意的事項,正常情況下購買BGA返修臺后,廠家也會派駐技術工程師進行培訓的,關于這些注意事項也會一一為大家講解,像崴泰科技就有專門的售后服務支持團隊跟進BGA返修臺裝BGA培訓事項的。

BGA返修臺裝BGA操作方法

BGA返修臺裝BGA操作方法

BGA返修臺裝BGA操作方法介紹

1、先將焊盤清洗干凈,然后將BGA固定在植球臺正中間,可參考對角線,然后鎖緊定位塊,選擇對應BGA芯片孔徑大小的,然后放置在固定好的BGA上方。

2、用毛筆輕輕的把助焊膏均勻的涂抹在BGA上,然后把定位框裝上,調整焊盤與鋼網之間的高度,一定要保證鋼網孔與BGA是一一對應的,一次漏錫球只會漏一顆。這樣才能夠精準的裝BGA。

3、完成第二步后,在鋼網上面放入對應型號的錫球,然后讓鋼網上面的錫球漏到BGA上面,并且檢查是否有漏植的錫球,如確定全部都有錫球后可以把錫鋼取走。

4、把完成重新裝好球的BGA取下來,再次仔細檢查,如發現有遺漏的可以用鑷子夾取錫珠被上,到這一步即完成了BGA返修臺裝BGA的所有操作流程。

BGA返修臺裝BGA是目前在BGA芯片返修行業里效率最高的一種返修形式,尤其是在一些大型的EMS公司里面,BGA返修臺不單是可以大大的提升效率,還可以節省大量的人工成本。崴泰科技的全自動BGA返修臺裝BGA芯片可以自動完成無需人為操作,在近年來得到了眾多世界級EMS大廠的青睞,您如果需要全自動BGA返修臺裝BGA,那您可以咨詢本站客服或者致電188-1681-8769了解更多。
